Aplicación

Válvula diseñada para extraer el aire de conducciones, grandes filtros, depósitos y, en general, de cualquier elemento que deba funcionar libre de la presencia de aire.

Las válvulas ventosas se sitúan a la salida de tuberías cuya pendiente varía en relación con el gradiente hidráulico, en puntos donde la tubería sube por encima del nivel del suelo, en grandes ramales de pendiente uniforme, a la entrada de instrumentos de medida, a la salida de las válvulas reductoras, en reducciones de diámetro, bombas, sistemas de filtrado y a cada lado de los cruces por debajo de carreteras.

Para el correcto funcionamiento de la válvula deberá colocarse siempre en posición vertical. Se recomienda instalar una válvula manual de aislamiento bajo la ventosa, a fin de permitir las operaciones de mantenimiento y reparación sin tener que cortar todo el sistema*.

Funciones

Extrae el aire de las tuberías mientras se llenan. Al llegar el agua a la válvula, el flotador sube, cerrando el orificio de expulsión (KINETIC).

Mantiene de modo automático su función de purgado del aire que pudiera llegar a la válvula, ya que ello provoca la bajada del flotador y la apertura total o parcial del cierre (AUTOMATIC).

Admite aire en las tuberías para evitar el aplastamiento. Con la mínima depresión, el flotador cae y abre el cierre, con lo que el aire atmosférico penetra en la instalación de forma inmediata (AIR VACCUM RELIEF).

Ventajas

Su exclusivo sistema de doble cierre independiente, uno para la función cinética y otro para la automática, y la baja densidad de su flotador la hacen hermética durante la puesta en presión o vaciado del sistema, por lentas que sean estas operaciones.

Un nuevo diseño interior consigue que le flotador resista la corriente de aire a velocidades que superan la del sonido en el orificio de salida. El cierre sólo se produce por acción del agua.

Incluye rejilla interior en el codo para prevenir la entrada de objetos extraños al interior de la válvula.

Especificaciones técnicas

Ventosa combinada.

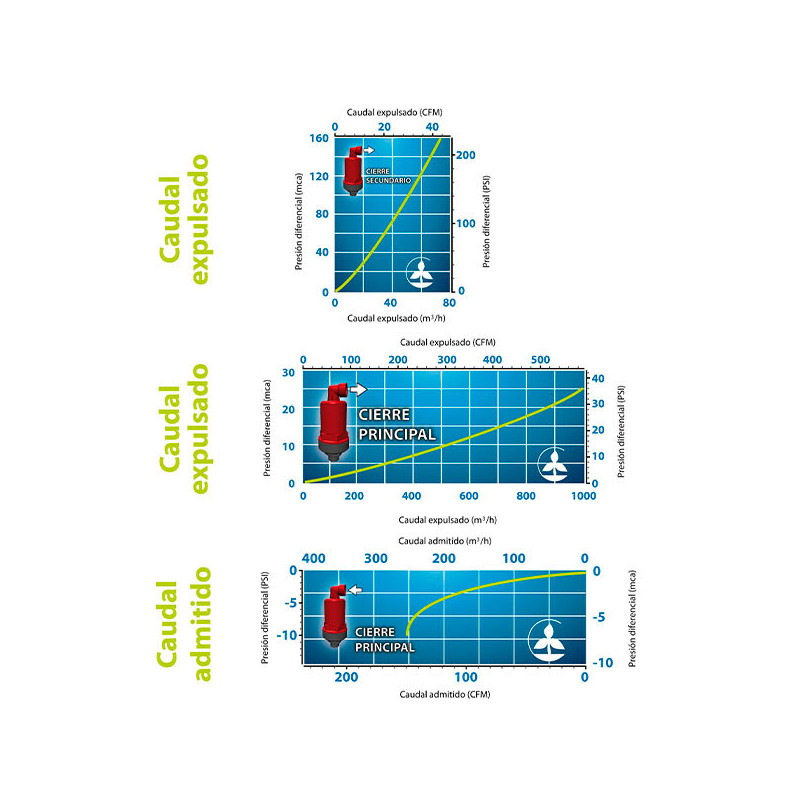

Evacuará el menos 800 m³/h de aire sin que ello provoque el cierre de la válvula en ausencia de agua.

Volumen de aire extraído de al menos 130 m³/h a 0,4 bar.

Presión de funcionamiento hasta 16 bar.

Cuerpo y base construidos en poliamida reforzada con fibra de vidrio.

Tratamiento protector contra rayos ultravioleta.

Rosca base 1"M.

Tipo de rosca base disponible: BSP o NPT. Base de latón solo disponible NPT.

Salida con filtro acodada y roscada a ¾”H.
