Valvula de Aire ARV 2" Doble Efecto, Unirain

Valvula de Aire ARV 2" Doble Efecto, Unirain

Aplicación

Diseñada para extraer eficazmente el aire atrapado en tuberías, filtros, tanques y otros lugares en los que su presencia pudiera causar problemas de funcionamiento.

Las válvulas ventosas se sitúan a la salida de tuberías cuya pendiente varía en relación con el gradiente hidráulico, en puntos donde la tubería sube por encima del nivel del suelo, en grandes ramales de pendiente uniforme, a la entrada de instrumentos de medida, a la salida de las válvulas reductoras, en reducciones de diámetro, bombas, sistemas de  filtrado y a cada lado de los cruces por debajo de carreteras.

Para el correcto funcionamiento de la válvula deberá colocarse siempre en posición vertical. Se recomienda instalar una válvula manual de aislamiento bajo la ventosa, a fin de permitir las operaciones de mantenimiento y reparación sin tener que cortar todo el sistema.

Funciones

Extracción del aire de las tuberías mientras se llenan. Cuando el agua alcanza el interior de la válvula, el flotador sube cerrando la salida.

Evita el aplastamiento, pues, si se produce depresión, el flotador cae, abriendo el cierre y permitiendo que el aire exterior entre en las tuberías, restableciendo la presión atmosférica en su interior.

Ventajas

Su exclusivo sistema de doble cierre independiente, uno para la función cinética y otro para la automática, y la baja densidad de su flotador la hacen hermética durante la puesta en presión o   vaciado del sistema, por lentas que sean estas operaciones.

Un nuevo diseño interior consigue que el flotador resista la corriente de aire a velocidades que superan la del sonido en el orificio de salida. El cierre sólo se produce por acción del agua.

Incluye una rejilla interior en el codo para prevenir la entrada de objetos extraños al interior de la válvula.

Especificaciones técnicas

Ventosa de triple funcionamiento.

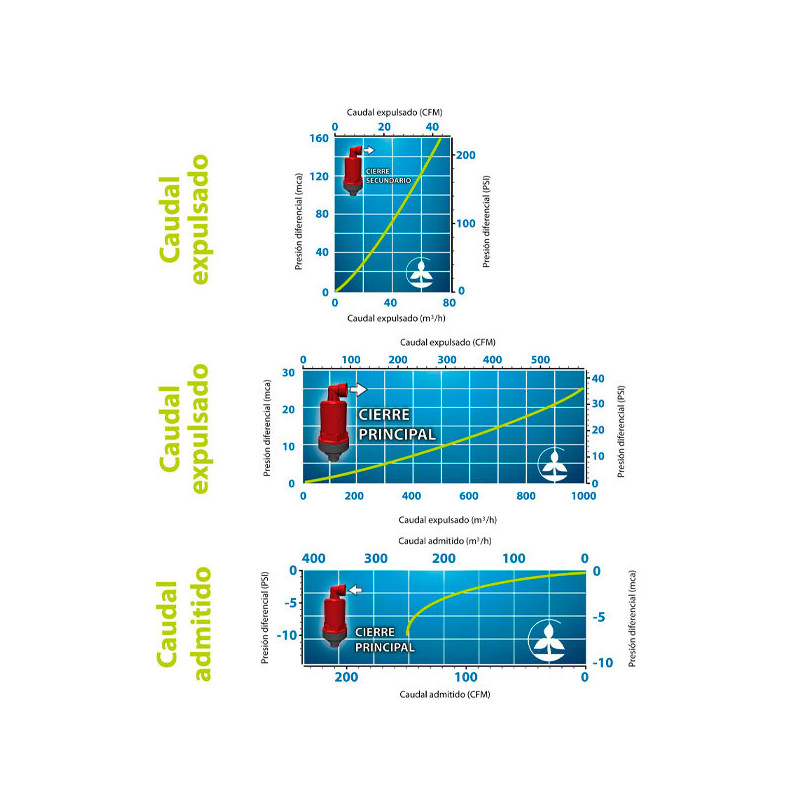

Evacuará al menos 2000 m³/h de aire sin que ello provoque el cierre de la válvula en ausencia de agua.

Volumen de aire extraído de al menos 450 m³/h a 0,6 bar.

Presión de funcionamiento hasta 16 bar.

Cuerpo y base construidos en poliamida reforzada con fibra de vidrio.

Tratamiento protector contra rayos ultravioleta.

Rosca base 2”M. Opcional rosca en BSP o NPT y en plástico o en latón ARV-2”-KA(B).

Salida roscada 1-1/4”H con rejilla.
