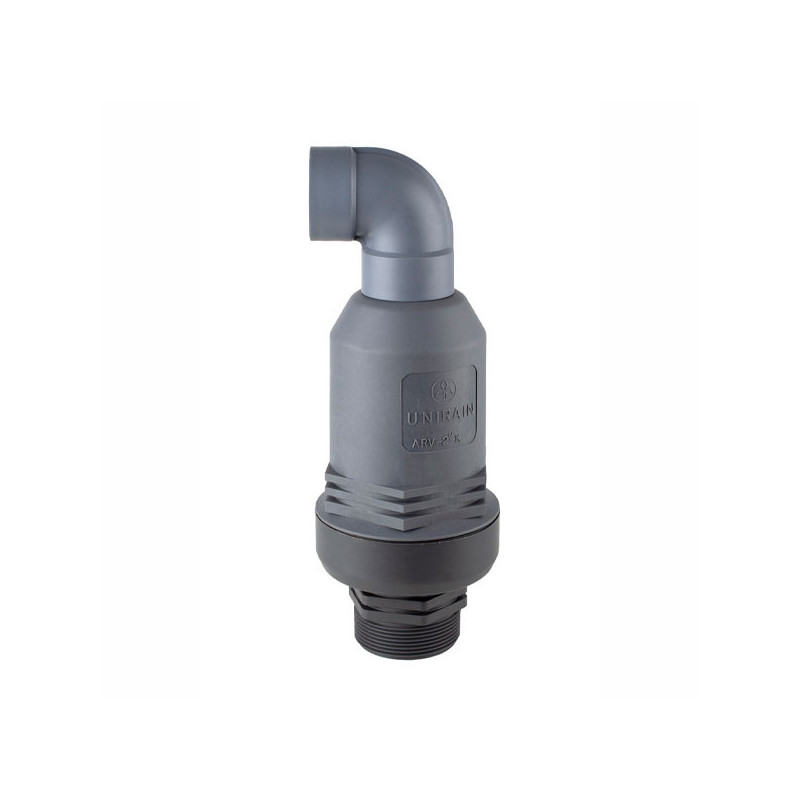

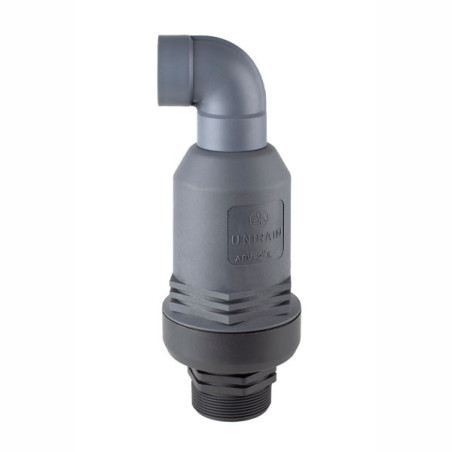

Valvula de Aire Simple Efecto 2" ARV-2-K, Unirain
Aplicación
Diseñada para extraer eficazmente el aire atrapado en tuberías, filtros, tanques y otros lugares en los que su presencia pudiera causar problemas de funcionamiento.
Las válvulas ventosas se sitúan a la salida de tuberías cuya pendiente varía en relación con el gradiente hidráulico, en puntos donde la tubería sube por encima del nivel del suelo, en grandes ramales de pendiente uniforme, a la entrada de instrumentos de medida, a la salida de las válvulas reductoras, en reducciones de diámetro, bombas, sistemas de filtrado y a cada lado de los cruces por debajo de carreteras.
Para el correcto funcionamiento de la válvula deberá colocarse siempre en posición vertical. Se recomienda instalar una válvula manual de aislamiento bajo la ventosa, a fin de permitir las operaciones de mantenimiento y reparación sin tener que cortar todo el sistema.
Funciones
Extracción del aire de las tuberías mientras se llenan. Cuando el agua alcanza el interior de la válvula, el flotador sube cerrando la salida.
Evita el aplastamiento, pues, si se produce depresión, el flotador cae, abriendo el cierre y permitiendo que el aire exterior entre en las tuberías, restableciendo la presión atmosférica en su interior.
Ventajas
Por su perfecto acabado interior, cierra totalmente a muy bajas presiones.
Consta únicamente de cinco piezas, por lo que es muy fácil de desmontar en caso de necesitar limpieza.
La salida incorpora un codo roscado para aumentar las posibilidades de conexión, ya que puede desmontarse con facilidad ofreciendo una salida vertical.
Gracias a su exclusivo diseño interior, el caudal de aire no arrastra al flotador, aun superando la velocidad del sonido en el orificio de salida. Únicamente el agua provocará la subida del flotador.
Especificaciones técnicas

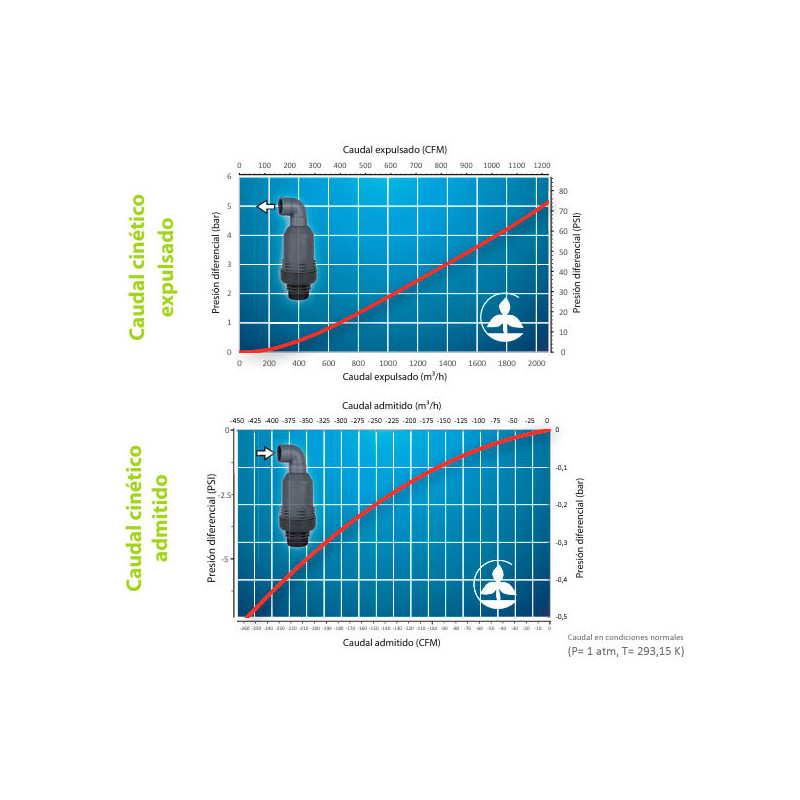

Funcionamiento cinético
Evacuará al menos 1000 m³/h de aire sin que ello provoque el cierre de la válvula en ausencia de agua.
Volumen de aire extraído de al menos 365 m³/h a 2.8 m.c.a.
Presión de funcionamiento hasta 16 Kg/cm².
Cuerpo y base construidos en poliamida reforzada con fibra de vidrio.
Tratamiento protector contra rayos ultravioleta.
Rosca base 2”M. Opcional rosca en BSP o NPT y en plástico o en latón ARV-2”-K(B).
Salida con codo roscado.
