El PRS-Dial es un dispositivo excelente para regular la presión de salida en la válvula sin importar la presión de entrada. Se ajusta muy rápidamente y de modo muy sencillo. El regulador se ajusta a las válvulas de las series Rain Bird PGA, PEB, PESB, BPE y BPES.
Regula y mantiene una presión de salida constante entre 1.04 y 6.9 bares, con un margen de error de más menos 0.21 bares.
El mando de ajuste con retén permite el ajuste fino en incrementos de 0.02 bares. El cartucho del dial se instala y se ajusta de forma rápida, sencilla y precisa.
Las mejoras de reducción de picos reducen los golpes de ariete.
El diseño ergonómico con una tapa protectora minimiza el riego de vandalismo.
El cartucho de dial hermético elimina la nebulización y el agarrotamiento.

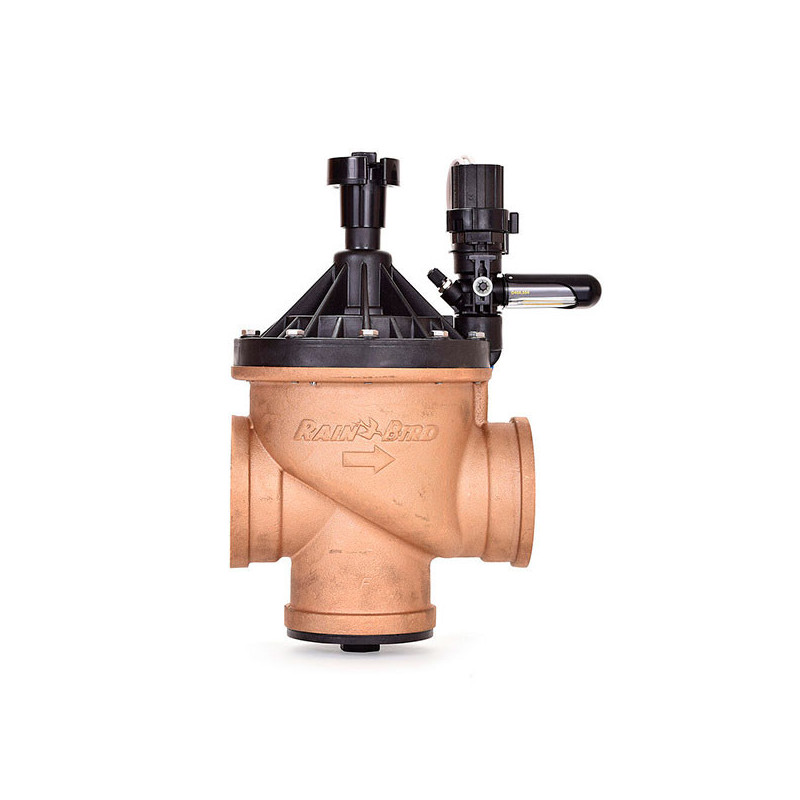

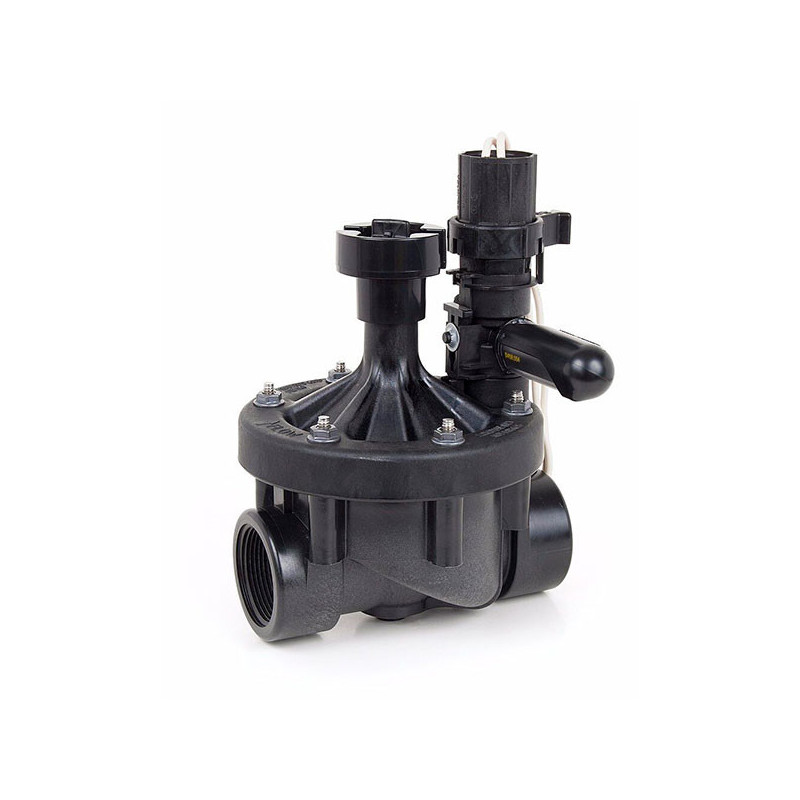

Fácil de instalar sobre el terreno. El PRS-Dial se rosca entre el solenoide y el adaptador.
Nailon relleno con fibra de vidrio resistente a la corrosión para darle la mayor resistencia.
Presión: hasta 6.9 bares.
Regulación: 1.04 A 6.9 bares.
Margen de error en la regulación de 0.21 bares.
Caudal: Ver Cuadro
| MODEL |
gpm |
m3/h |
l/m |
| 100-PGA |
5.0-40 |
1.14-9.08 |
19.2-151 |
| 150-PGA |
30-100 |
6.81-22.70 |
113-378 |
| 200-PGA |
40-150 |
9.08-34.05 |
151-568 |
| 100-PEB |
5.0-50 |
1.14-11.35 |
19.2-189 |
| 150-PEB |
20-150 |
4.54-34.05 |
76-568 |
| 200-PEB |
75-200 |
17.03-45.40 |
284-757 |
| 100-PESB/PESB-R |
5-50 |
1.14-11.35 |
19.2-189 |
| 150-PESB/PESB-R |
20-150 |
4.54-34.05 |
76-568 |
| 200-PESB/PESB-R |
75-200 |
17.03-45.40 |
284-757 |
| 100-EFB-CP |
5-50 |
1.14-11.35 19.2-189 |
| 150-EFB-CP |
20-120 |
4.54-31.78 |
76-529 |
| 200-EFB-CP |
20-200 |
4.54-45.40 |
76-757 |
| 300-BPES |
60-300 |
13.62-68.10 |
227-1136 |
INFORMACIÓN DE APLICACIÓN
• El funcionamiento adecuado requiere una presión de entrada no inferior a 1,04 bares por encima de la presión de salida deseada.
• Para áreas con presiones muy altas o terrenos desiguales, instale difusores con regulación de presión interna en vástago (PRS) y/o con válvulas de retención SAM.
• Cuando la presión de entrada sea superior a 6,90 bares, se requiere una válvula maestra con regulación de presión o un regulador de presión en línea.
• Rain Bird no recomienda la utilización del módulo de regulación de presión para aplicaciones fuera de los valores de caudal recomendados.
• Para reducir los efectos del golpe de ariete, Rain Bird recomienda caudales en la línea de suministro con velocidad no superior a 2,29 m/s.
• Para caudales inferiores a 2,27 m3 /h, Rain Bird recomienda aplicar dos giros completos al vástago de control desde la posición totalmente abierta.
